TP Représentation du réel - Création de pièce dans le contexte - Agrafeuse REXEL

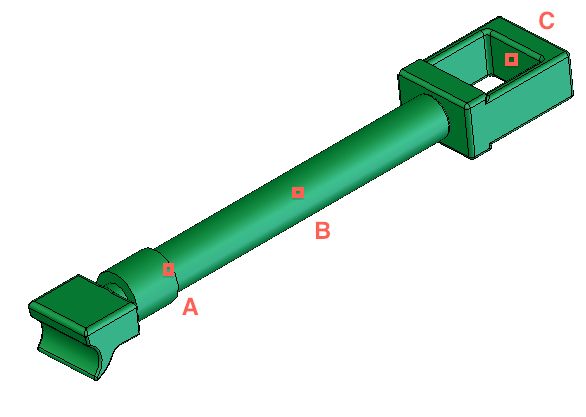

Partie 1 : Etude de l'équilibre du mors mobile 1 :



1. Bilan d'actions mécaniques extérieures (BAME)

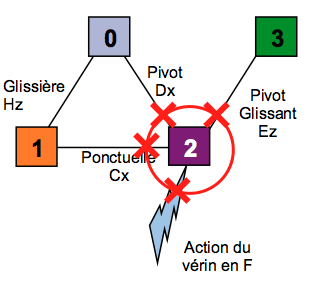

Q1 - Recopier le graphe de liaisons en couleur (voir Introduction), entourer la pièce mors mobile 1 en rouge. Noter chaque intersection par une croix rouge (voir exemple ci-dessous) :

Q2 - A partir du schéma cinématique (voir introduction), effectuer le BAME, en listant les actions mécaniques extérieures au mors mobile 1 (exemple - aucun rapport avec la pince - : en H action du piston 6 sur la biellette 5).

Q3 - En regard des résultats des questions 1 et 2, donner une méthode afin de réaliser le BAME sur une pièce qui a été isolée.

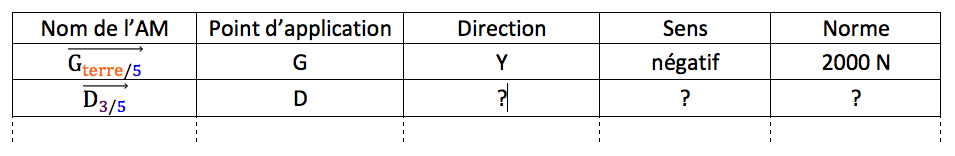

Q4 - Remplir le tableau de votre document réponse en vous aidant de l'exemple ci-dessous afin de synthétiser le BAME au mors mobile 1. SI UN ELEMENT EST INCONNU, METTRE UN "?" A LA PLACE.



2. Etude de l'équilibre :

Pour la suite de l'étude, on suppose que l'action mécanique du corps 0 sur le mors mobile 1 en B est nulle, donc négligée.

Q5 - En tenant compte de l'encadré ci-dessus, donner le nombre d'actions mécaniques extérieures auquelles est soumis le mors mobile 1.

Q6 - Donner la nature (force ou moment) de ces actions mécaniques.





On donne le théorème suivant : Principe fondamental de la statique (PFS)



Soit un solide S isolé. A l'équilibre*, la somme des actions mécanique extérieures appliquées sur S est nulle.

Conséquences :

  • La somme des forces extérieurs appliquées sur le solide S est nulle :
  • La somme des moments extérieurs exprimés en un point quelconque O appliquées sur le solide S est nulle :





*Définition de l'équilibre :

  • Immobilité par rapport par rapport au repère de référence.
  • Ou mouvement de translation rectiligne uniforme (vitesse constante) par rapport au repère de référence.







Q7 - Montrer que

Q8 - Sur l'épure de votre document réponse, tracer les forces et .



Q9 - Sur votre document réponse, compléter la théorème de la statique graphique pour un solide soumis à 2 forces.
