TP Représentation du réel - Création de pièce dans le contexte - Agrafeuse REXEL

Partie 2 : Assemblage du mécanisme :





Télécharger le fichier, répondre "OK" à toutes les questions pour décompresser sur le bureau, puis ouvrir l'assemblage "AssemOSRAM_eleves.SLDASM".





NOTE : On rappelle que le mécanisme à assembler est la lampe"OSRAM", dont la représentation est donnée dans le fichier de visonnage 3D (non modifiable) eDrawing.













1. Interface logiciel :

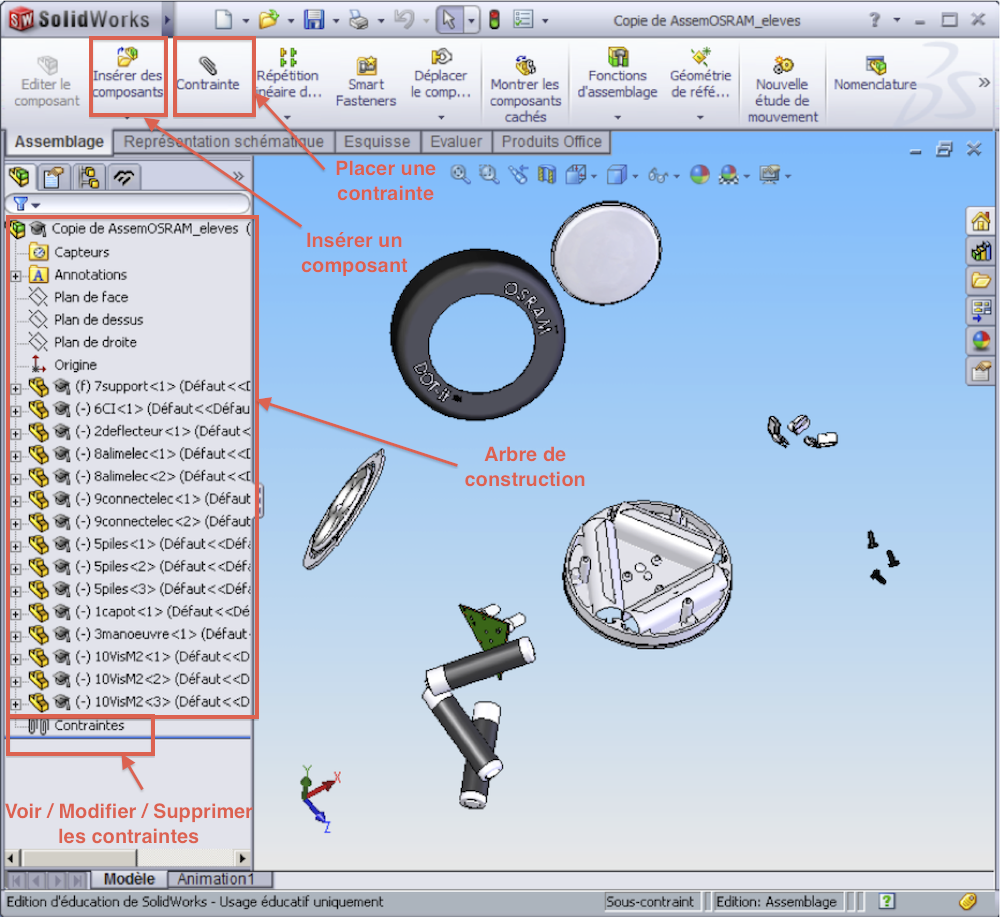

2. Insérer un composant :

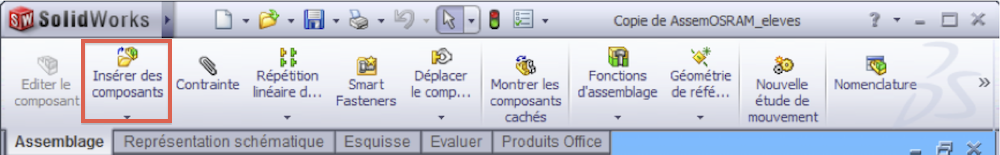

1. Cliquer sur l'icône "Insérer des composant", Comme montré ci-dessous :

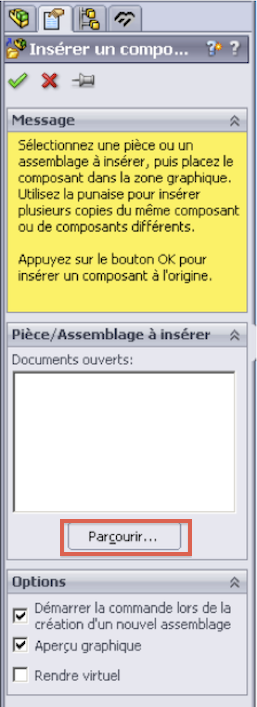

2. Puis sur "Parcourir" dans la boîte de dialogue qui s'affiche :

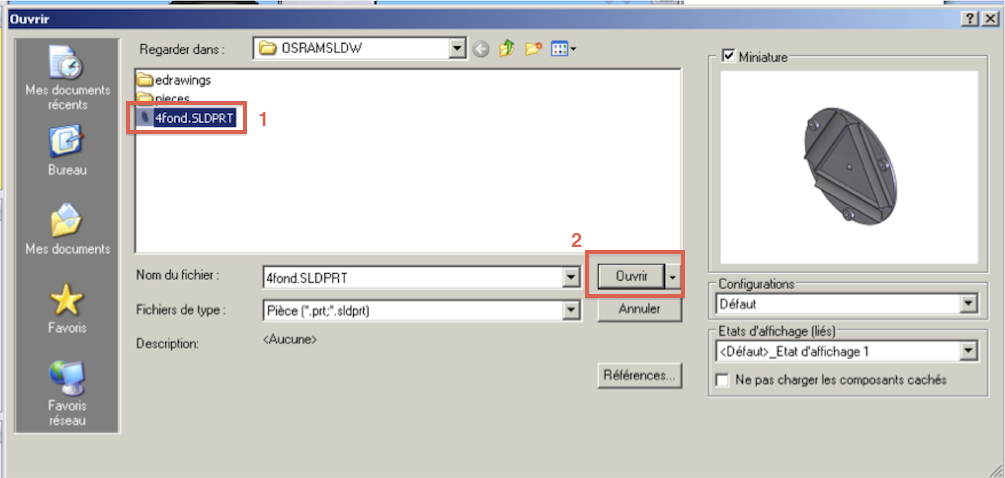

3. Sélectionner la pièce "4fond.SLDPRT" (correction de la pièce que vous avez réalisé en partie 1), puis "Ouvrir", comme montré ci-dessous :

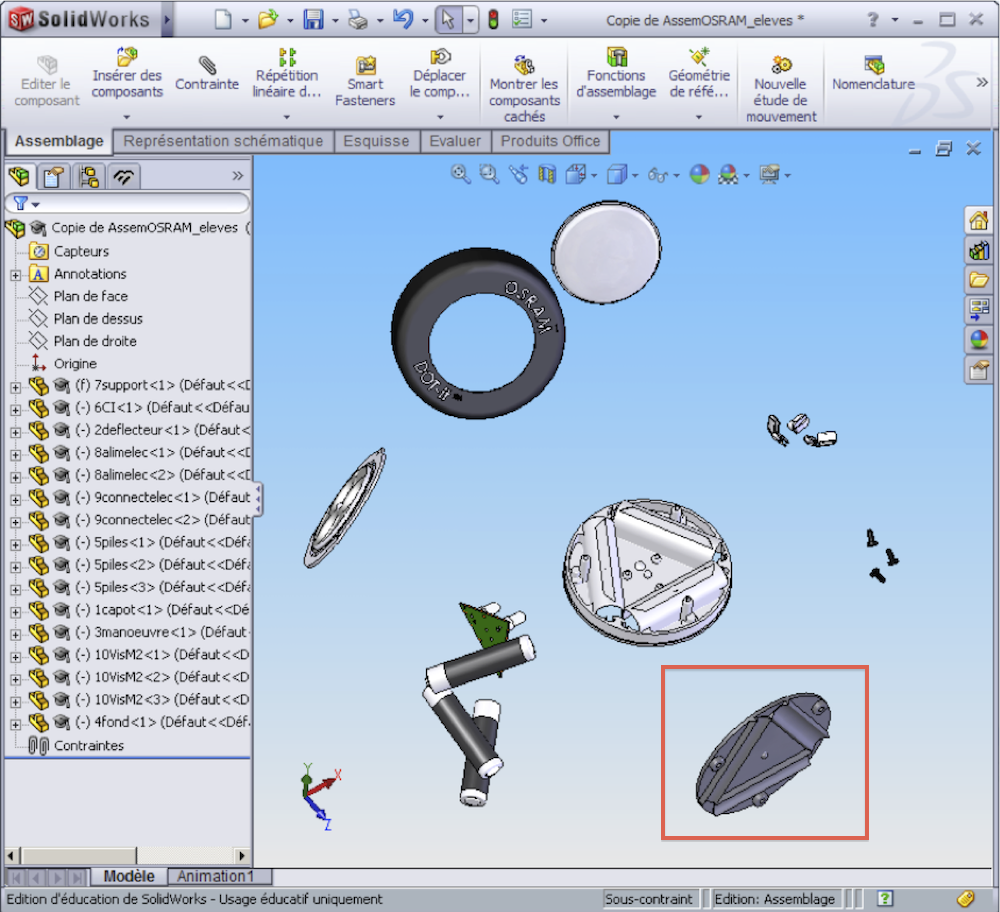

4. Cliquer pour déposer la pièce dans l'espace graphique, comme montré ci-dessous :





3. Principe de l'assemblage par contrainte :

Les contraintes d'assemblage permettent de mettre en position 2 composants dans un assemblage.











































4. Insertion d'une contrainte d'assemblage

Pour ce premier exemple, nous allons contraindre le circuit imprimé (pièce 6CI) sur le support (pièce 7support).



Pour contraindre complètement ces deux pièces, il faut insérer 3 contraintes (voir les captures d'écran ci-dessous) :

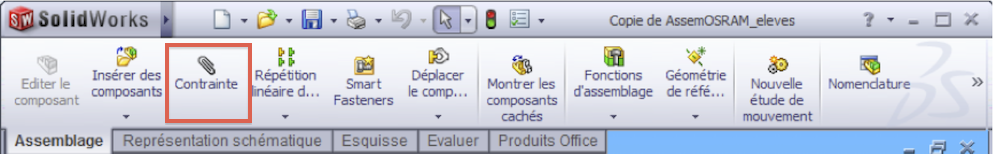

1. Cliquer sur l'icône "Contrainte", comme montré ci-dessous :

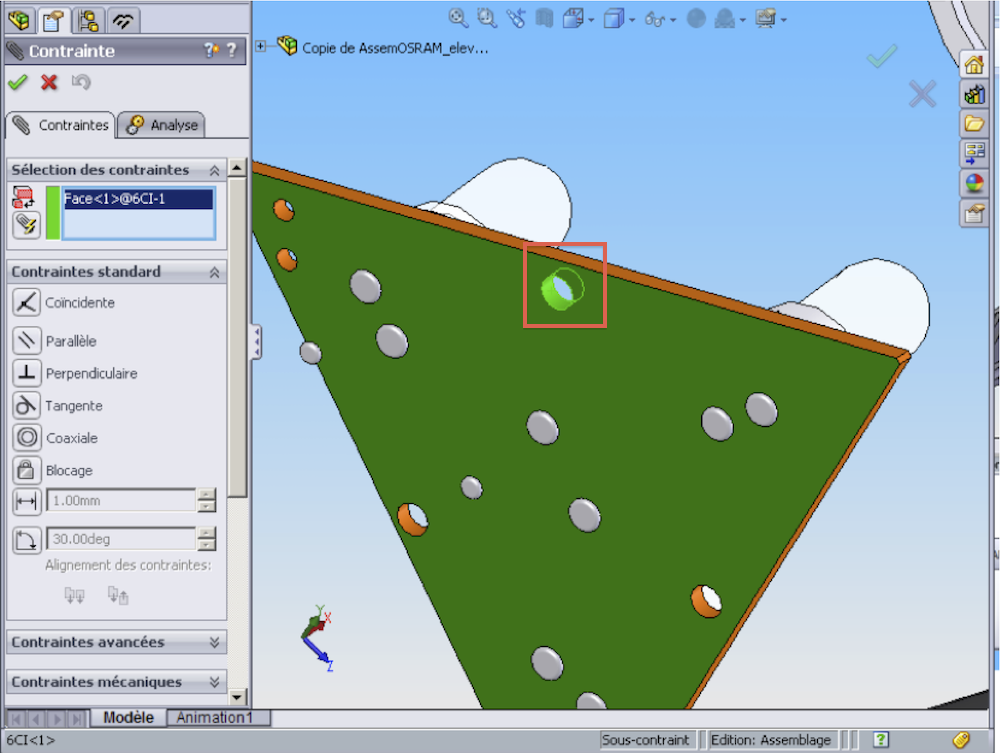

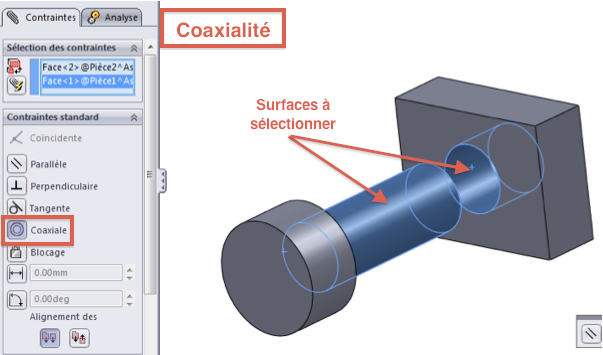

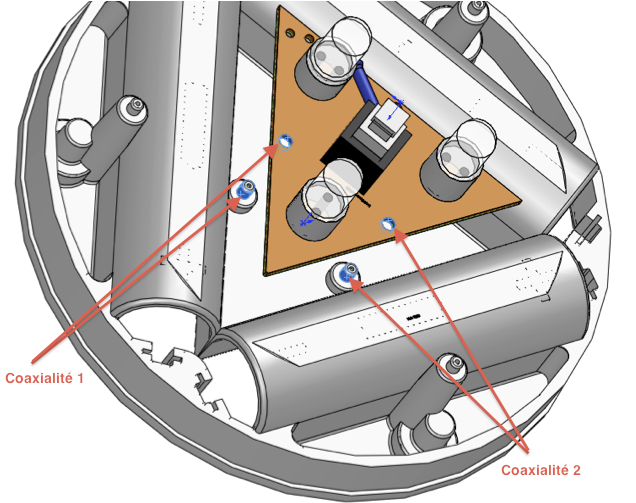

2. Sélectionner la première SURFACE CYLINDRIQUE (et non pas ARETE !) à contraindre par coaxialité :

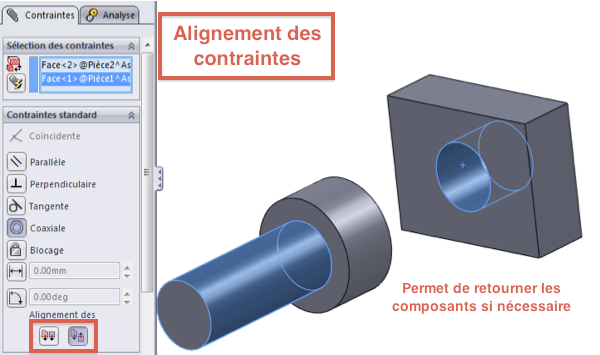

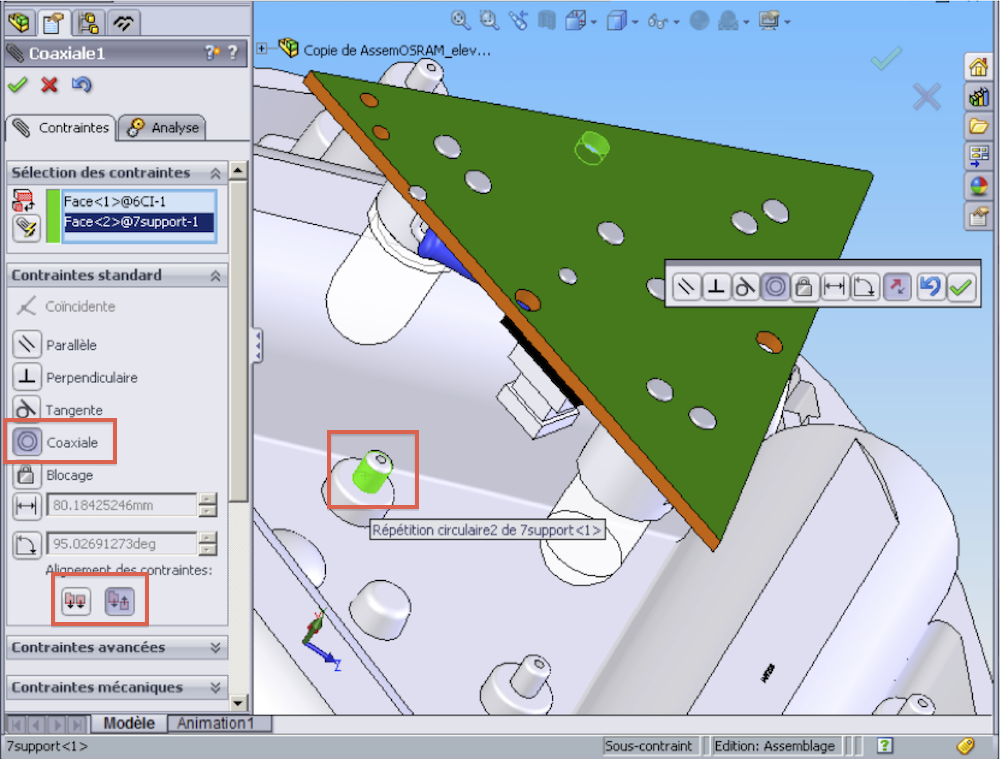

3. Sélectionner la 2ème SURFACE CYLINDRIQUE, la pièce vient se positionner. Vérifier que le type de contrainte activé est bien une COAXIALITE et au besoin (comme ci-dessous), réaligner la contrainte :

4. Valider :

5. Effectuer de même pour la 2ème coaxialité (au besoin replacer la pièce : appuyer 2 fois sur "Echap", cliquer sur l'une des surfaces de la pièce, et sans relâcher effectuer le mouvement).

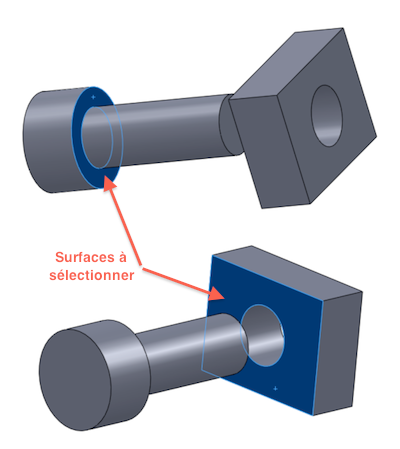

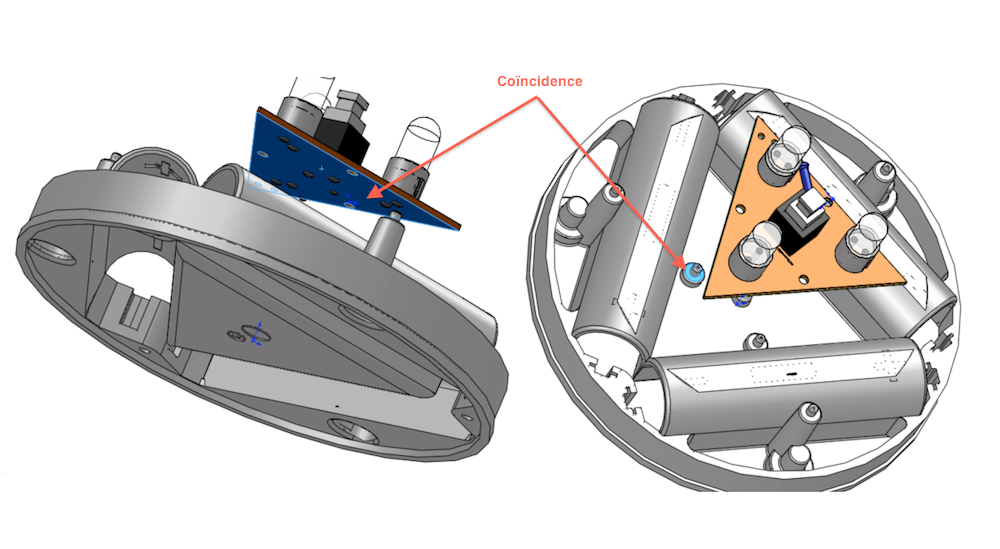

6. Mettre en place la contrainte de COINCIDENCE. Pour cela, cliquer sur l'icône "Contrainte", et sélectionner la 1ère SURFACE PLANE à contraindre, comme montré ci-dessous :

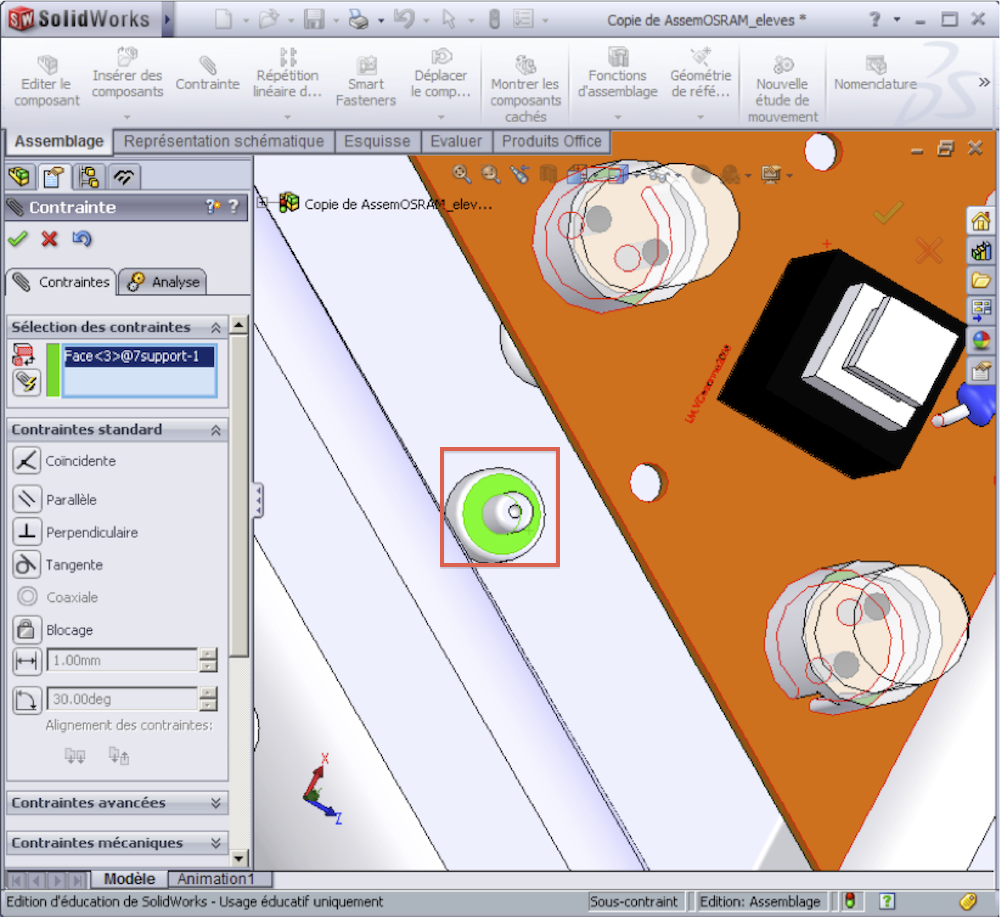

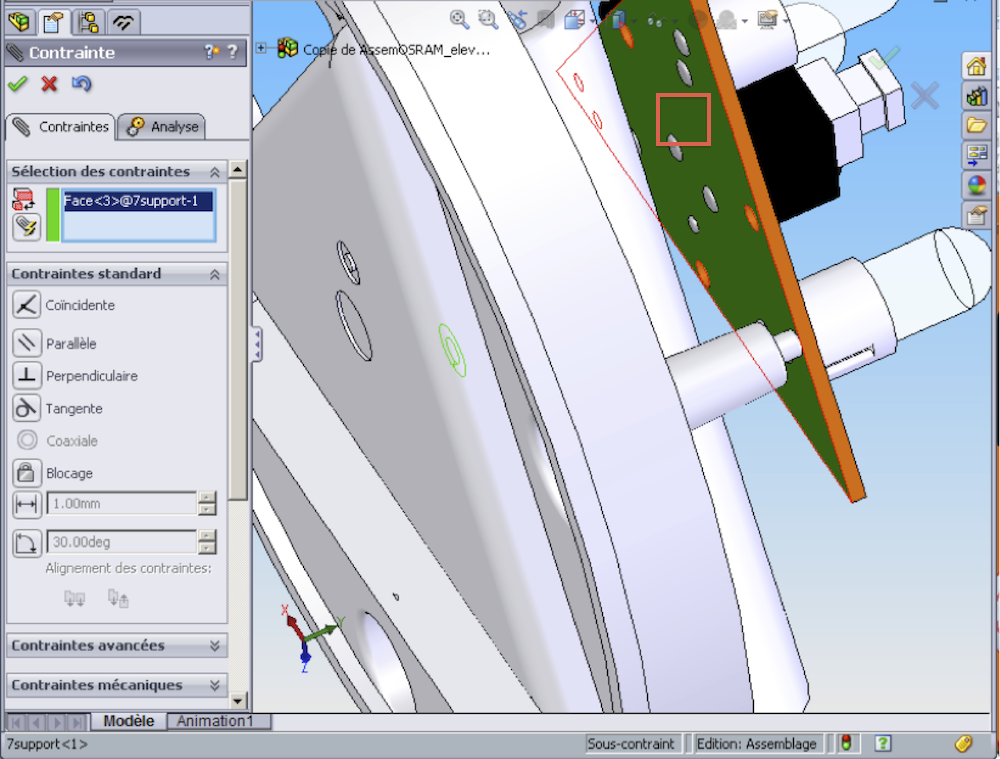

7. Sélectionner la 2ème SURFACE PLANE :

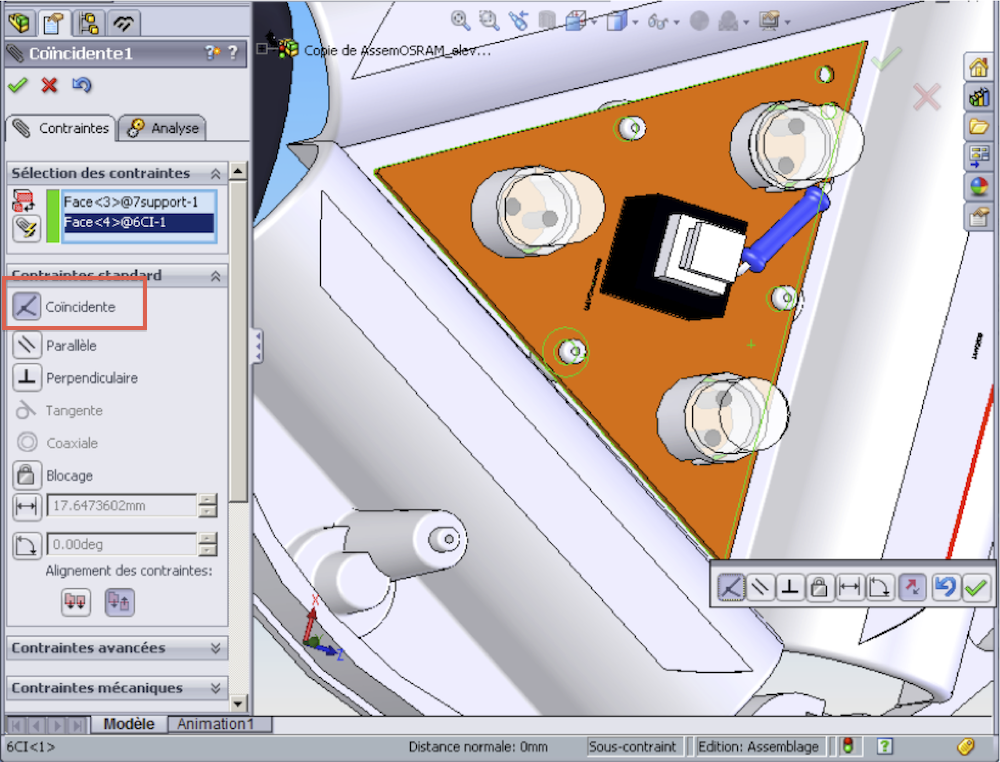

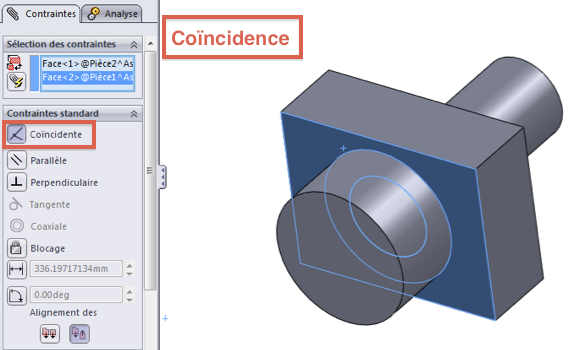

8. La pièce vient se positionner. Vérifier que la contrainte activée est bien "COÏNCIDENTE" :

9. Puis valider.













5. Réalisation du reste de l'assemblage

Contraindre le reste des composants, comme si vous l'assembliez à la main (on contraindra par exemple les vis en dernier...).
