Introduction :

1. Mise en situation :

Cette pince de télésiège est montée sur les sièges d’une remontée mécanique en station de sports d’hiver.

Elle est réalisée par l’entreprise Montaz-Mautino qui fabrique et installe des remontées mécaniques en station. Il existe plusieurs types de pince de télésiège :

Les pinces fixes, le siège est en permanence entraîné par le câble. Problème : les sièges arrivent avec une vitesse élevée sur les skieurs pour l’embarquement.

Les pinces débrayables, les sièges peuvent se désolidariser du câble lorsqu’ils sont en gare et ainsi réduire leur vitesse pour prendre et déposer les skieurs.

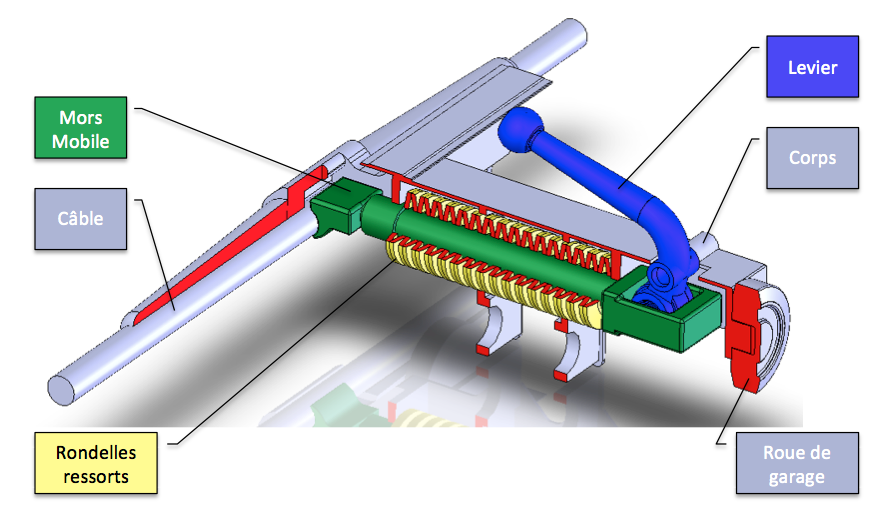

2. Constitution de la pince TDS4 :

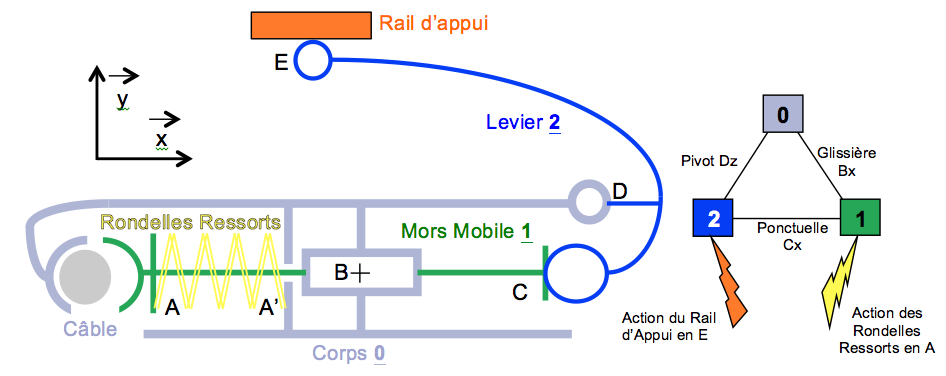

Schéma cinématique :

Fonctionnement :

Simulation du fonctionnement lors de l'arrivée en gare :

Transport des Utilisateurs : L’empilement des Rondelles Ressorts créent un effort presseur sur le Mors Mobile. Le Câble est pris en tenaille entre le Corps (mors fixe) et le Mors Mobile. L’adhérence des mors sur le câble permet le transport des utilisateurs.
Arrivée en Gare : Lorsque le siège arrive en gare, un Rail d’Appui abaisse le levier. Le Mors Mobile se translate en comprimant les Rondelles Ressort et libère ainsi le Câble.
Dépose des voyageurs : Une fois le Levier abaissé, le Siège est désolidarisé du Câble. Le siège repose alors sur les Rails de Support avec les 3 Roues de Garage. Il peut alors ralentir et déposer en toute sécurité les utilisateurs.

4. Hypothèses et données :

On suppose que le problème est un problème plan (x,y). C'est à dire que la géométrie ainsi que les actions mécaniques sont symétriques par rapport au plan (x,y).
On néglige les poids des pièces, supposés très faibles en comparaison aux actions mécaniques principales.
On donne l'action mécanique au point A des rondelles ressorts sur le mors mobile 1 :
On donne la direction (droite support du vecteur) de l'action mécanique au point E du rail d'appui sur le levier 2 :
On se place dans le cas ou le câble commence à être libéré, c'est à dire que l'action mécanique du câble sur le mors mobile 1 est nulle.

5. Problématique :

En vue d’un dimensionnement du Levier 2, nous allons déterminer les actions mécaniques qui s’exercent sur cette pièce.
